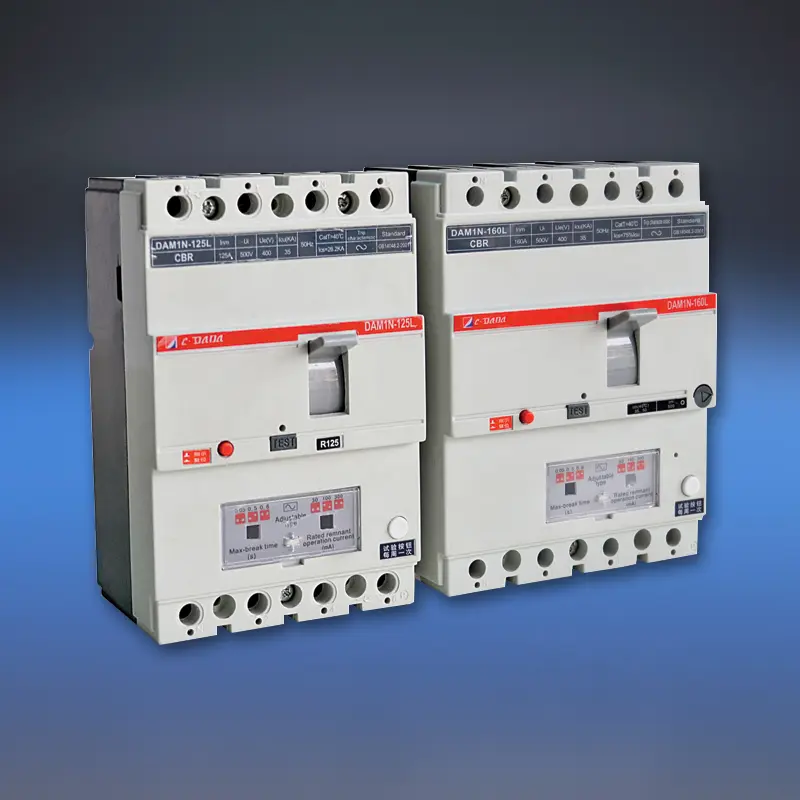

MCCB me ka Leakage Protection

Hoʻonui i ka palekana uila ma mua o ke kaumaha a me ka pale kaapuni pōkole me ka CDADA DAM1L Series MCCB me ka Leakage Protection kahi mea hoʻoheheʻe kaapuni pahu i hoʻohui ʻia me ka hana koena i kūkulu ʻia (RCD/ELCB). Hoʻolālā ʻia e ka mea hana ʻoihana ʻo Shanghai DADA Electric CO., LTD i nā kūlana honua, ua hui kēia leakage MCCB 4P i ka hāʻawi ʻana i ka mana hana kiʻekiʻe me ka ʻike hewa ʻana i ke ola a me ke ahi.

Hoʻohālikelike ʻia mai 10A a i 500A ma 400V/415V, hāʻawi ia i ke koena hana hiki ke hoʻololi ʻia (30mA–1000mA) a me ka hoʻopaneʻe manawa koho—e hiki ai ke pale i ka palekana pilikino (≤30mA) a i ʻole ka pale ahi (100mA–500mA+). Me nā mea uila uila multi-phase, hoʻomau ia i ka hana inā ʻaʻole i hāʻule kekahi ʻāpana a hāʻule paha ka uila i 50V, e hōʻoiaʻiʻo ana i ka hilinaʻi like ʻole i nā ʻenehana koʻikoʻi e like me nā tunnels, nā kiʻekiʻe kiʻekiʻe, nā hub kaʻa, a me nā mea kanu ʻoihana.

Nā ʻōlelo kikoʻī

Ke Ana Hoʻohālike: DAM1L Series – Earth Leakage MCCB (CBR-type MCCB)

Pole: 4P (maʻamau; 3P loaʻa ma ke noi)

Kuhi ʻia i kēia manawa (Ma): 10A - 500A

Voltage koho: 400V / 415V AC, 50Hz

Voltage Insulation (Ui): 400V (≤160A), 690V (>250A)

Ke koena o kēia manawa (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Hoʻoponopono: Hoʻoponopono ma ka paena o I△n a me ka manawa huakaʻi (koke a lohi paha)

Nā ʻano hiki ke haki:

ʻAno B: Kumu (Inm <100A)

ʻAno S: Kūlana

ʻAno H: Haʻihaʻi kiʻekiʻe (>160A)

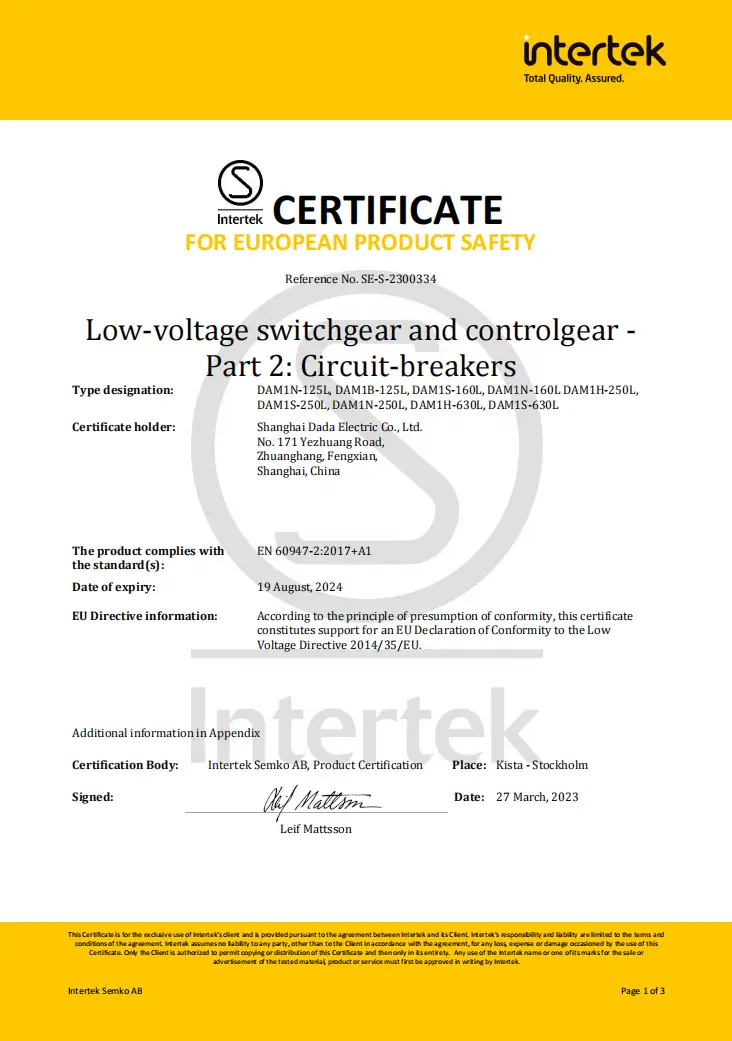

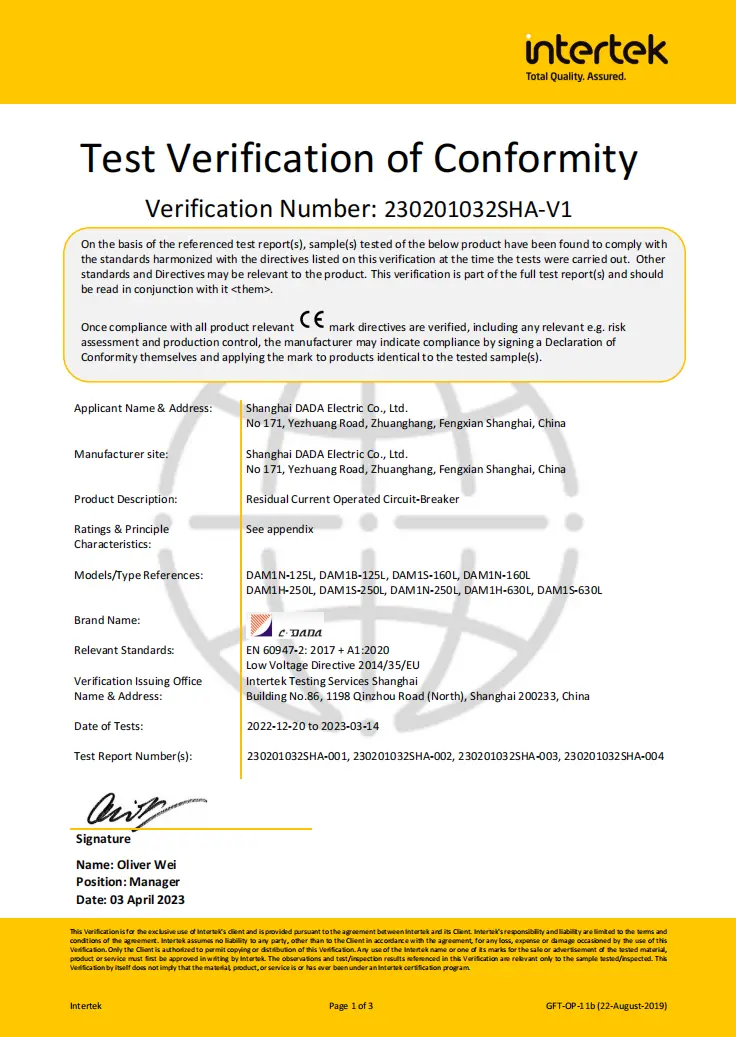

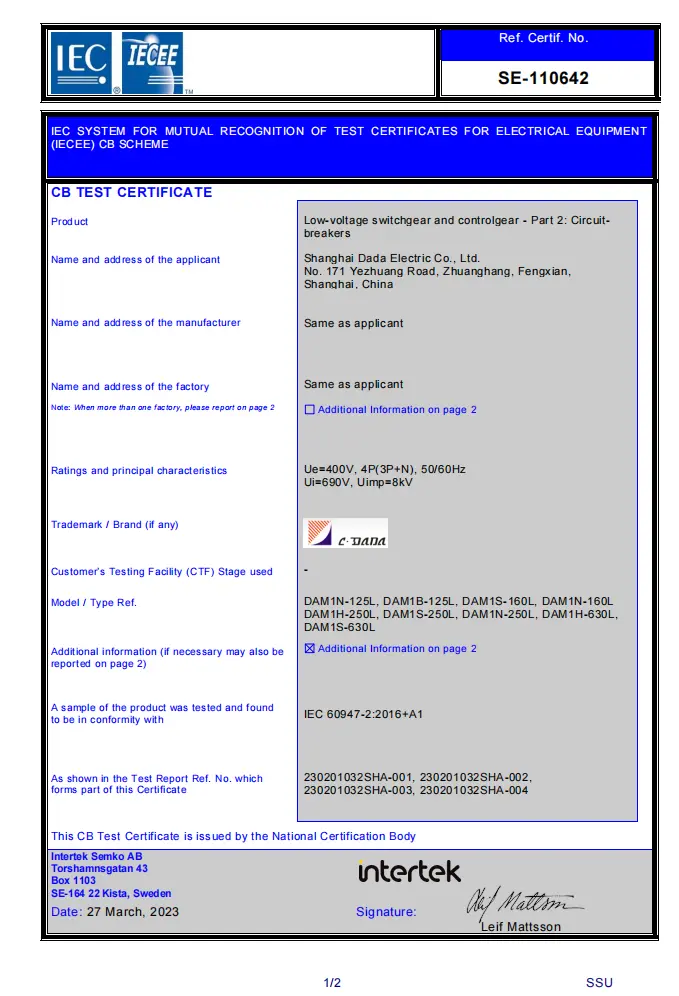

Nā palapala hōʻoia: CE, CB, SEMKO

Nā mea nui:

★ kaapuni RCD mana nui → hana i ka 50V

★ E hoʻokaʻawale i nā mea pili nui & arcing

★ Push-to-trip hoao pihi

★ ka hoʻonohonoho mākia hiki ke hoʻololi ʻia (0.8–1.0×In)

★ EMI / RFI ikaika hiki ke hoʻopilikia

★ Nā mea hoʻohana piha: huakaʻi shunt, nā mea hoʻopili kōkua/alarm, kaʻauʻau rotary

Pepa ʻikepili ʻenehana

Nā mea hoʻokaʻawale kaapuni honua-leakage (ELCB)

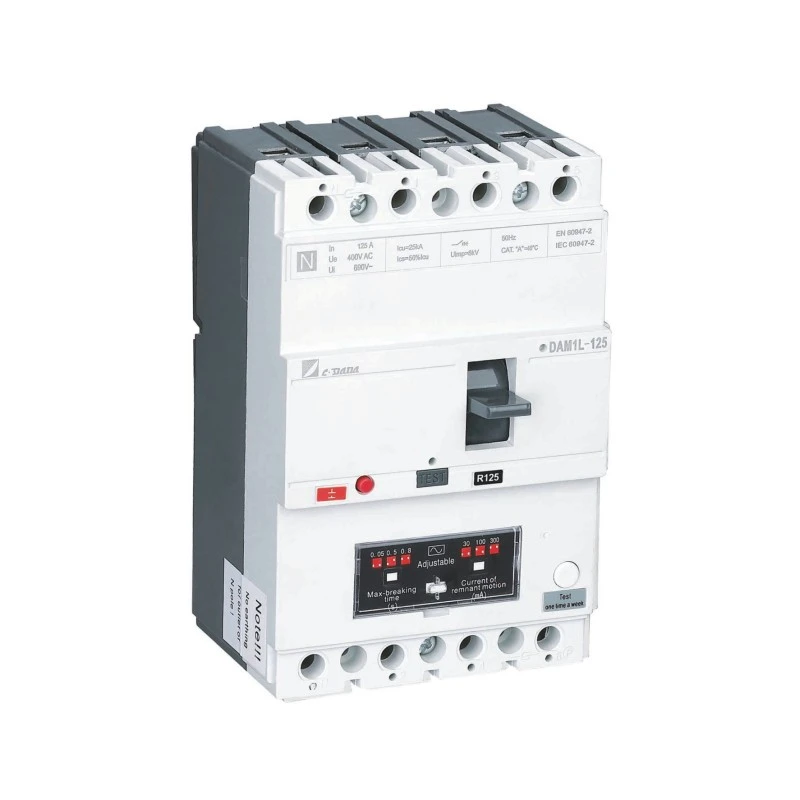

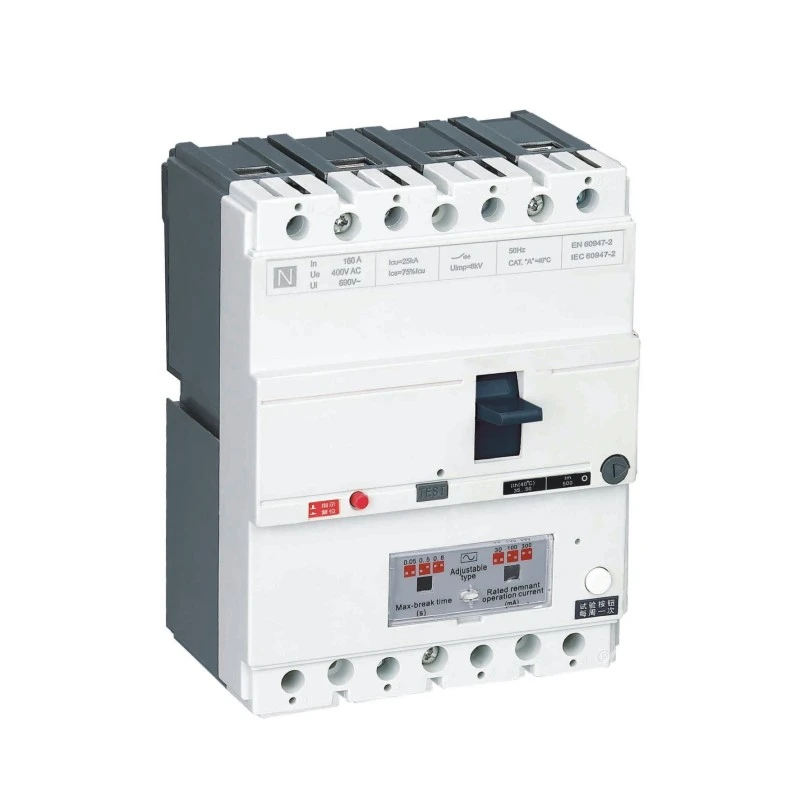

Hoʻohālike			DAM1-125L			DAM1-160L
Helu Kikoo Kaha			B	N	S	B	N	S
Hoʻoholo ʻia i kēia manawa o ka nui o ka pā- Inm (A)			125A			160A
Loko ʻia i kēia manawa (40,50 a i ʻole 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Ka helu o ka Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Palena koena o kēia manawa (mA)			100-300-500			100-300-500
Hoʻopaneʻe manawa (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Pono Dielectric (V)			2500			3000
mamao lonization (mm)			≤30/0			≤30/0
Ka hoomanawanui	Huina Kaapuni		8000			8000
	Ola Uila		1000			1000
	Ola Mechanical		7000			7000
Māhele (EN 60947-2/IEC 60947-2)	Kaapuni nui		A/0			A/0
	Kaapuni kokua		AC-15			AC-15
Ma lalo o ka hoʻokuʻu Voltage			√			√
Hoʻokuʻu Shunt			√			√
Hoʻopili kōkua			√			√
Hoʻokaʻaʻike Alarm			√			√
Hoʻokaʻaʻike kōkua a Hoʻopili Alarm			√			√
Mechanism Hana Hana			√			√
Mekani Hana Uila			√			√
Ka uhi pani			√			√
Māhele hoʻokaʻawale			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Kaumaha	ʻO ka mana paʻa 3P/4P		-			-
	Pākuʻi mana 3P/4P		-			-
	E unuhi i ka mana 3P/4P		-			-

No ke aha e koho ai i ka CDADA MCCB me ka Leakage Protection?

★ Palekana Hoʻohui Pono

ʻAʻole like me nā modula RCD hoʻohui, ua kūkulu ka DAM1L i ka pale leakage-calibrated i loko o ka hale hana - e hōʻoia ana i ka hoʻonohonoho pono ʻana a me ka hoʻopau ʻana i nā pilikia pili.

★ Ka Mana Mana Nui no ka Kaapuni RCD

ʻAʻole i hāʻule nā ​​RCD mua inā nalowale hoʻokahi māhele. Hoʻohana ka hoʻolālā ʻana o CDADA i nā ʻāpana āpau e hoʻoikaika i ka uila palekana, no laila e hana mau ana ʻo ia i ka wā o ka nalowale ʻana a i ʻole ka undervoltage koʻikoʻi.

★ Nā Pahu Hoʻomalu Pālua ma Hoʻokahi Mea Hana

◆ 30mA: Hoʻokō i nā koi IEC no ka pale haʻalulu pilikino

◆ 100mA–1000mA: Kāohi i ke ahi hoʻohaʻahaʻa ʻana mai nā hewa liʻiliʻi liʻiliʻi.

★ Kahua-Hoʻololi ʻia no nā Kūlana o ka Honua

Hoʻomaʻamaʻa maikaʻi a hoʻopaneʻe ka manawa e pale aku i ka hele ʻana i nā wahi pulu (e laʻa, holoi kaʻa, mahiʻai) ʻoiai e mālama ana i ka palekana.

★ Paʻa Paʻa Hana Hana

ʻO ka mana haʻihaʻi kiʻekiʻe (H-type), ka hoʻokaʻawale arc ikaika, a me ka pale ʻana o IP20+ e kūpono ia no nā ʻoihana kūʻai koʻikoʻi a me nā ʻoihana.

★ Hoʻokō honua, Waiwai Kūloko

Hoʻopaʻa ʻia no ʻEulopa (CE/CB), nā ʻāina ʻo Nordic (SEMKO)—kūpono no nā papahana hoʻokuʻu aku—me nā kumu kūʻai hoʻokūkū mai kahi mea hana Kina hilinaʻi.

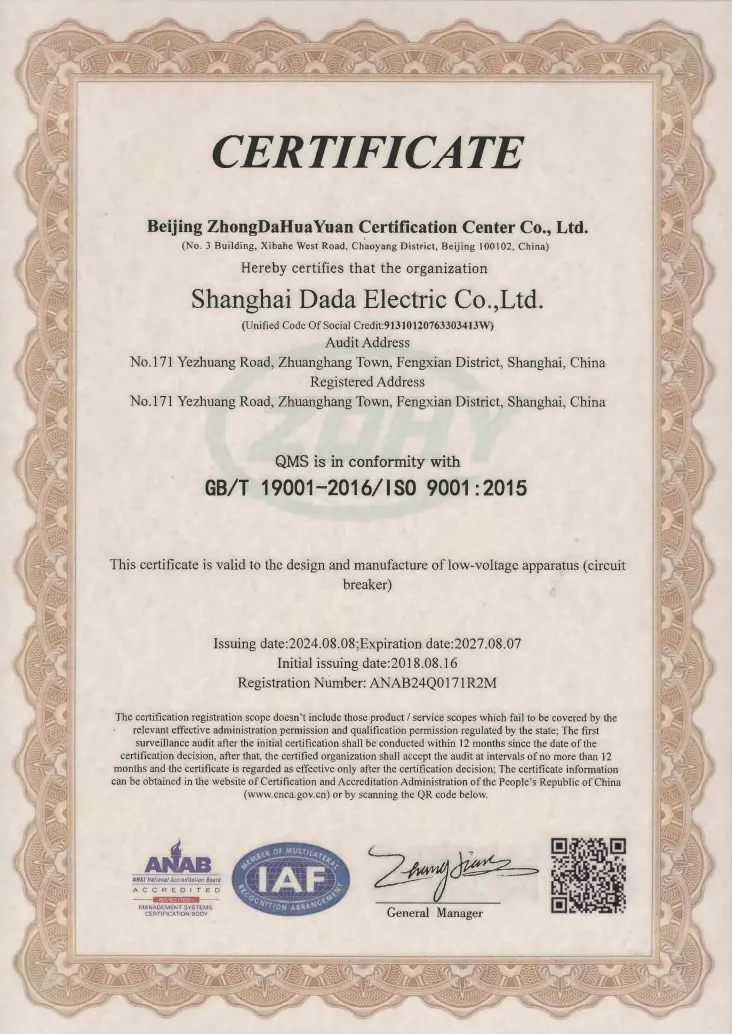

★ Ua hōʻoia ʻia kā mākou hale hana ma lalo o ka ISO9001: 2015 Quality Management System.

Nā noi maʻamau

Noho Kiʻekiʻe: ʻO ka mea loaʻa kālā nui a i ʻole nā ​​​​panī papahele (300mA no ka hōʻemi ʻana i ke ahi)

Tunnels & Subways: ʻOihana koʻikoʻi e koi ana i ka ʻike leakage palekana

Nā Halemai a me nā Kula: 30mA pale i nā wahi pulu (nā labs, nā lumi hoʻomaha)

Nā Mea Hana Hana: Nā mea hānai kaʻa me ka nānā ʻana i ka hewa o ka honua

Nā kahua kūkulu: Ka hāʻawi manawaleʻa mana me ka pale o nā limahana

FAQ

Q1: He aha ka ʻokoʻa ma waena o kahi MCCB maʻamau a me kahi MCCB me ka pale leakage?

A1: Mālama wale ka MCCB maʻamau i ka hoʻonui a me ka pōkole pōkole. Hoʻohui ka DAM1L i ke koena o kēia manawa (earth leakage) ʻike—huli i ka wā e lele ai ke au i ka honua (e laʻa, ma o ke kanaka a i ʻole ka insulation poino), pale i ka haʻalulu uila a i ʻole ke ahi.

Q2: Hiki iaʻu ke hoʻohana i kahi 100A MCCB RCD no ka pale pilikino?

A2: Inā hoʻonoho wale ʻia i 30mA. ʻO ka helu o kēia manawa (100A) e wehewehe i ka hiki ke hoʻouka; ke koena hoʻonohonoho (I△n) wehewehe i ka hana palekana. No ka pale ʻana i ka haʻalulu, pono ʻo I△n i ≤30mA, me ka nānā ʻole i ka In.

Q3: No ke aha e pono ai ke kaapuni RCD i ka mana multi-phase?

A3: Inā hoʻohana ʻia e ka pae hoʻokahi wale nō, e hoʻopau ka hana hoʻokahi i ka pale leakage. ʻO ka hoʻolālā multi-phase o CDADA e hōʻoia i ka RCD e hoʻomau i ka hana ʻoiai i ka wā o ka pau ʻana a i ʻole ka uila haʻahaʻa (lalo i 50V) - koʻikoʻi no ka hoʻomau palekana.

Q4: Ua kūpono ka 4P leakage MCCB no nā ʻōnaehana TT a i ʻole TN-S?

A4: ʻAe—ua hoʻolālā ʻia no nā ʻōnaehana TT, TN-S, a me IT. Hoʻopau ka hoʻolālā 4P i nā ʻāpana āpau a me ke kūʻokoʻa, pono no nā ʻōnaehana TT kahi i hoʻokumu ʻole ʻia ai ke kū ʻole i luna.

Q5: No ke aha e koho ai i ka CDADA ma luna o nā hui pū ʻana o RCD + MCCB modular?

A5: Hāʻawi ʻo CDADA DAM1L:

● ʻOi aku ka liʻiliʻi o nā kapuaʻi wāwae (i hui pū ʻia me nā mea ʻelua)

● ʻO ka hoʻonohonoho pono ʻana (ʻaʻohe pilikia like ʻole)

● ʻO ke kumu kūʻai haʻahaʻa a me ka paʻakikī o nā uwea

● ʻOi aku ka hilinaʻi (kahi i hoʻopaʻa ʻia hoʻokahi)

● ʻAʻole hiki ke hoʻololi ʻia ma ka pūnaewele me nā RCD paʻa
